冷光影像系統

BIOSTEP 冷光影像系統

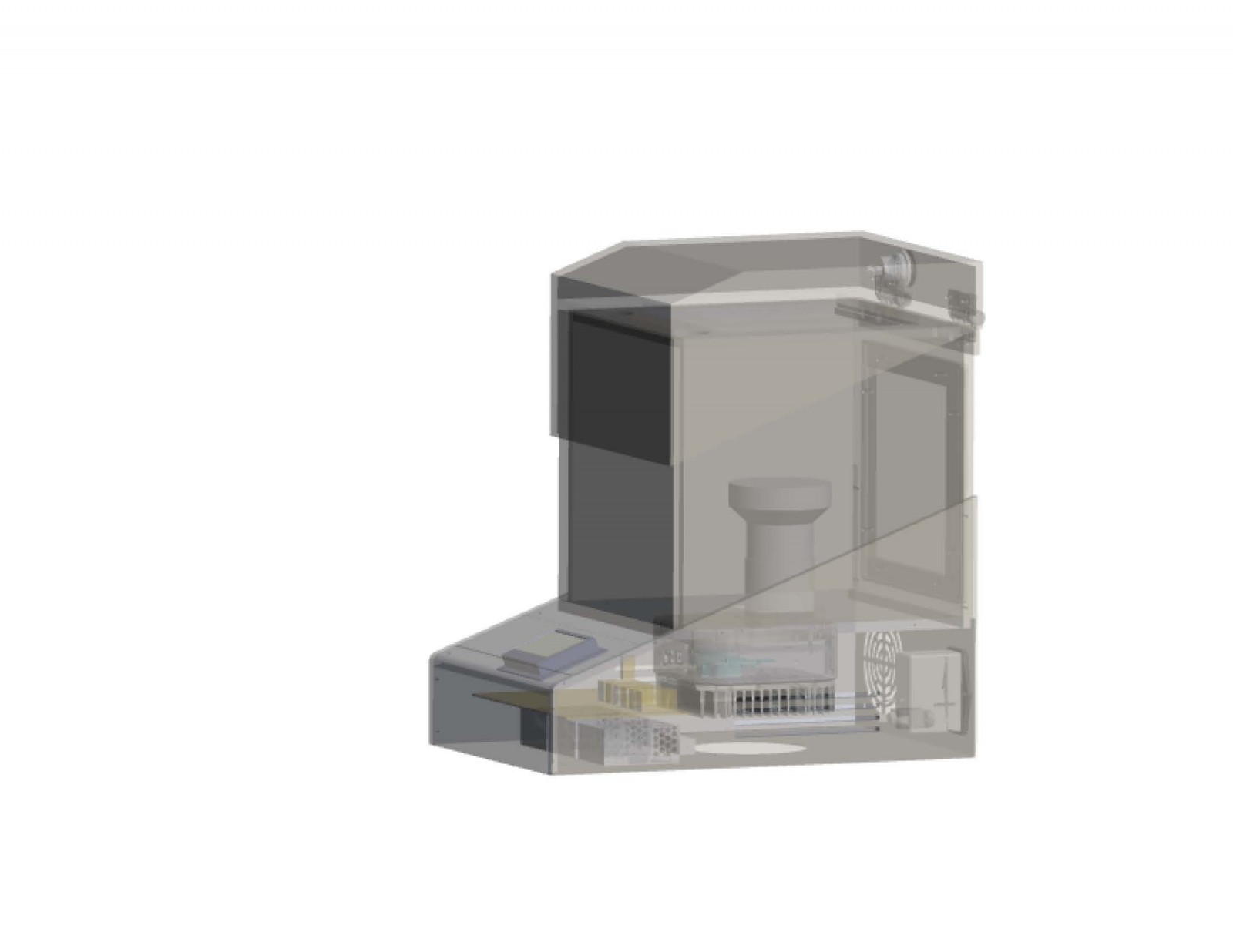

BIOSTEP Celvin®結構

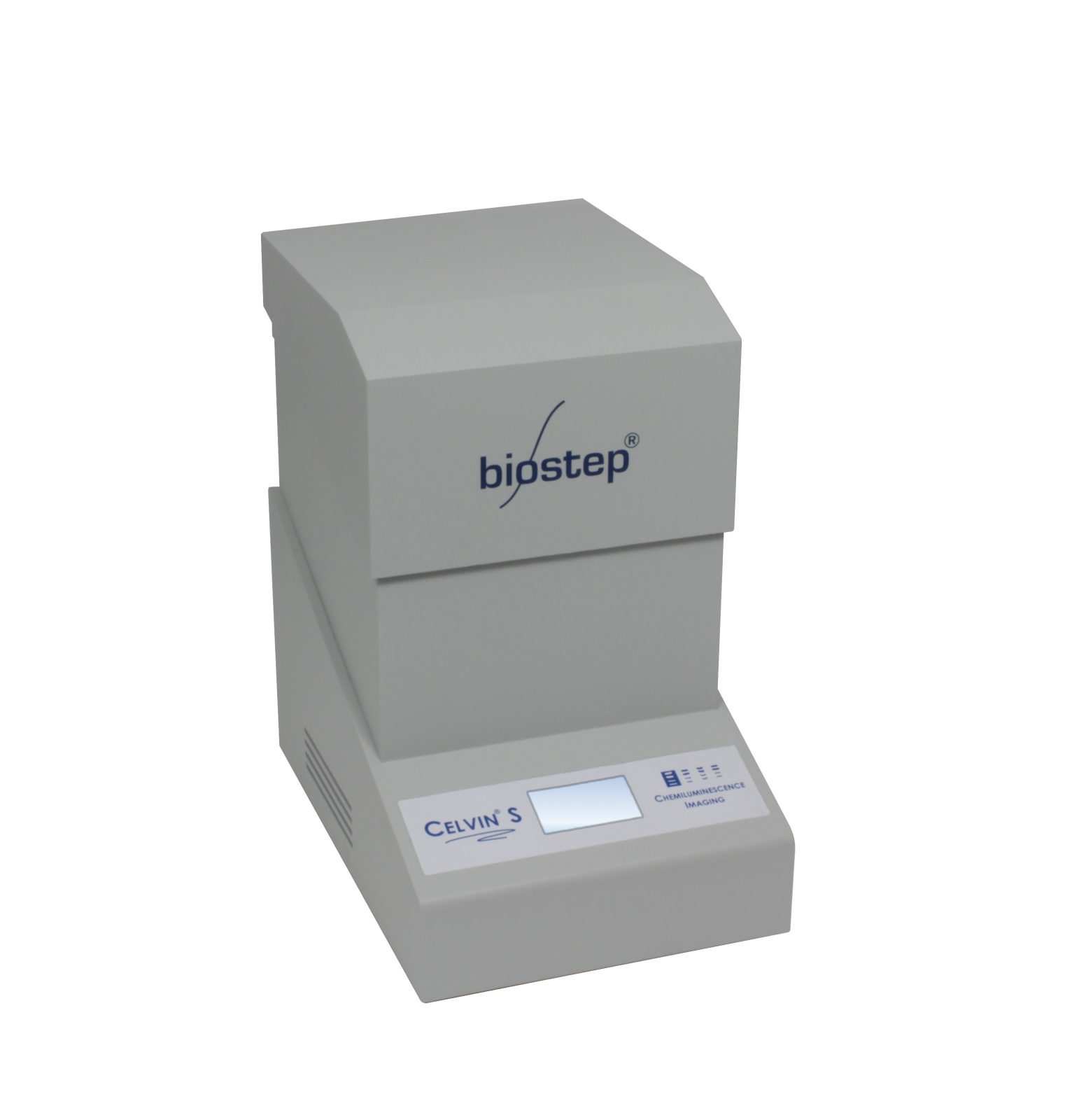

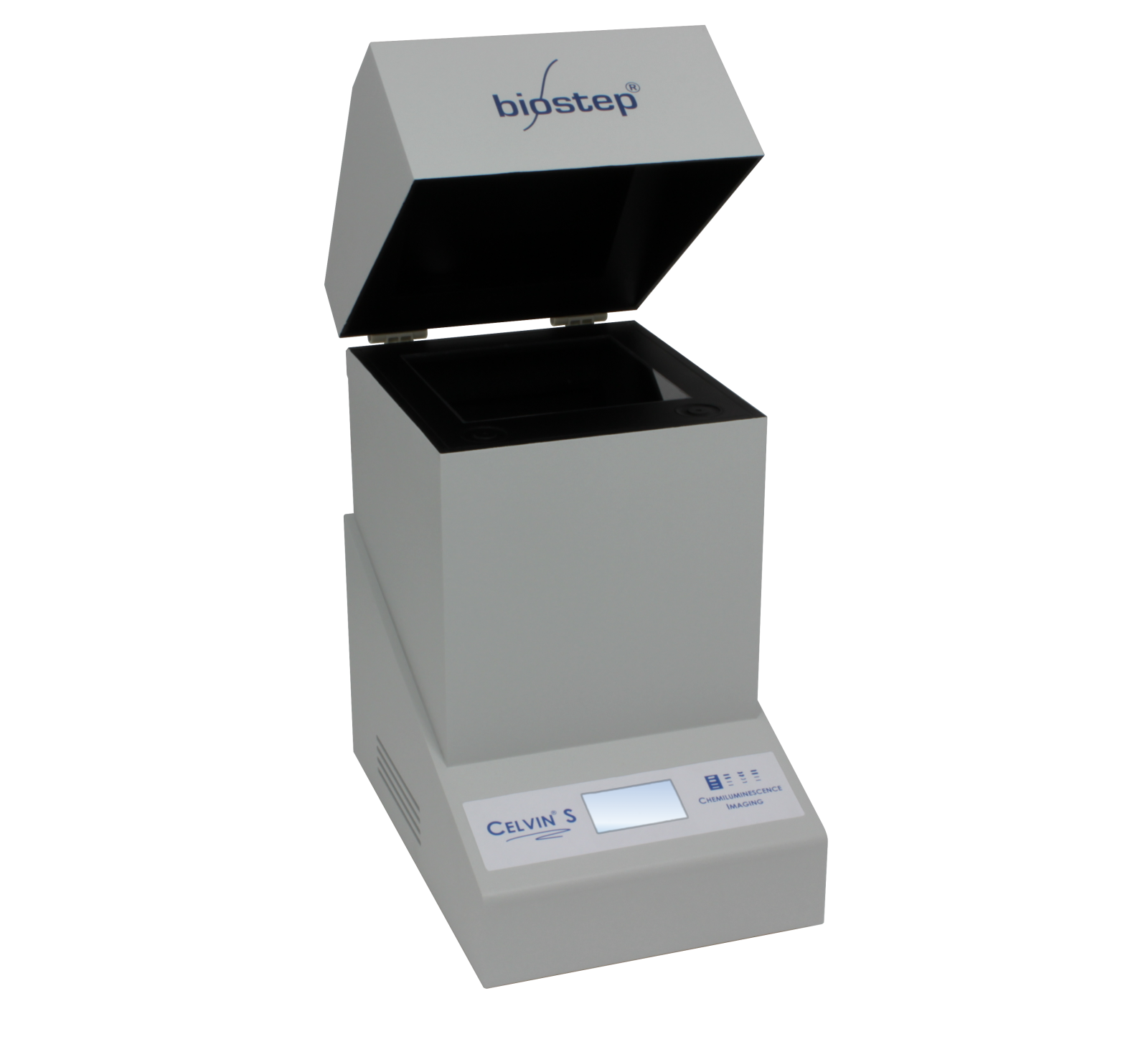

BIOSTEP Celvin®出色構造：對比於其他常見的機型，Celvin選擇將樣品置於相機上面，你可以在圖中看到的。大大縮小了機器的體積。操作非常簡單：打開蓋子，看到玻璃板，也就是樣本的承載檯。在玻璃板上滴上反應試劑，直接將membrance“面朝下”放置 。攝像機被定位在玻璃板的下方。由於是定焦鏡頭，總是產生清晰的圖像和高光效率的最佳距離。最大成像區域是14× 14公分，因此適合於大多數蛋白質membrance。蓋上蓋子。它確保完全的黑暗，而不會干擾雜散光。使用觸摸屏根據參數設置並開始測量。就這樣！







BIOSTEP 創新的CCD影像擷取模式與傳統X光底片的比較

化學發光標記的樣品（例如，Western Blot）搭配X光底片是非常敏感的，但幾乎無法量化。圖1示出基於相機的（藍色）和基於X光底片（紅色）測量的特性線大大不同。正如你看到的，CCD相機的線性度非常出色，而在X光底片的OD的變化與不確定線性區域呈現S形曲線。

此外，使用X光底片時無法確定最佳曝光時間。這導致至少一些耗材上的浪費而且這個方法也不符合GXP認證標準。

相機系統的另一個優點是，不需要暗室。在這方面，膠片方法的後續成本必須考慮，這是不可忽略的。儘管現代洗片機大約花費40-60完臺幣，你必須考慮包括像X光底片和化學品以及用於保養，清洗和處置耗材的成本。CCD照相系統可能是購買時昂貴，但不需要耗材。














  BIOSTEP Celvin® S 420 BIOSTEP Celvin® S 830 BIOSTEP Celvin® S 160+ BIOSTEP Celvin® S 320+
  冷光系統 高感度冷光系統
相機制冷系統
類型 雙重氣冷半導體制冷晶片 雙重氣冷半導體制冷晶片 雙重氣冷半導體制冷晶片 雙重氣冷半導體制冷晶片
CCD晶片制冷溫度 dT = -40°C dT = -40°C dT = -40°C dT = -40°C
相機本體
類型 16 bit CCD camera 16 bit CCD camera 16 bit CCD camera 16 bit CCD camera
解析度 4,2 Mpixel: 2048(H) x 2048(V) 8,3 Mpixel: 3366(H) x 2544(V) 1,6 Mpixel: 1536(H) x 1024(V) 3,2 Mpixel: 2184(H) x 1472(V)
灰階 16 bit (65.536) 16 bit (65.536) 16 bit (65.536) 16 bit (65.536)
動態範圍 16 bit 16 bit 16 bit 16 bit
CCD-晶片規格 Interline CCD-chip Full frame CCD-chip Full frame CCD-chip Full frame CCD-chip
可程式曝光時間 0,030s up to 24h 0.5s up to 24h 0,5 s bis 24 h 0,5 s bis 24 h
Binning 1x1, 2x2, 3x3, 4x4, 5x5, 6x6 1x1, 2x2, 3x3, 4x4, 5x5, 6x6 1x1, 2x2, 3x3, 4x4, 5x5, 6x6 1x1, 2x2, 3x3, 4x4, 5x5, 6x6
鏡頭
定焦鏡頭 F/0.95 F/0.95 F/0.95 F/0.95
最大樣本尺寸 14 x 14 cm 14 x 12 cm 12 x 8 cm 13 x 9 cm
暗室與激發光源
暗室 Darkhood Celvin® S A420 series Darkhood Celvin® S A420 series Darkhood Celvin® S A420 series Darkhood Celvin® S A420 series
激發光源 1 x 化學冷光 1 x 化學冷光 1 x 化學冷光 1 x 化學冷光
可調整白光LED 10 - 100% 10 - 100% 10 - 100% 10 - 100%
技術資料
尺寸 (寬 x 深 x 高) 24 x 36 x 42 cm 24 x 36 x 42 cm 24 x 36 x 42 cm 24 x 36 x 42 cm
重量 10 kg 10 kg 10 kg 10 kg

​
