⾼速相機

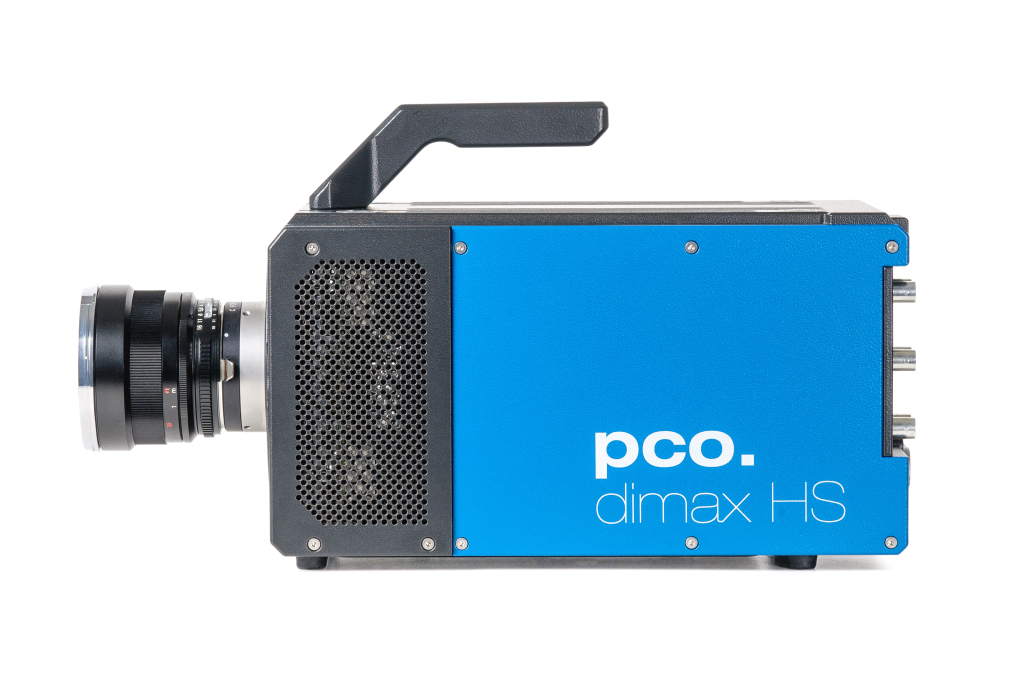

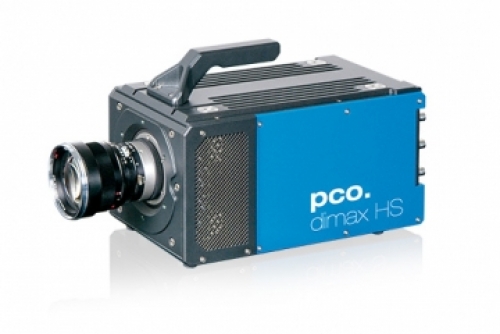

DiMax HS

PCO的高速照相機提供最佳的感光度,真正12位的動態範圍內具有領先的圖像和顏色品質。

pco.dimax HS 系列提供了高解析度的超慢動作攝影功能。HS1, HS2, HS4提供了高光敏感度和高動態範圍以及令人興奮的高拍照速度。
圖像數據以超過每秒7000張的速度搭配100萬畫素傳輸,多元的觸發和同步可能性使得pco.dimax HS 適合挑戰的應用 如 內燃機研究、流體分析、材料測試



pco.dimax HS1

  • 7039fps @1000 x 1000 畫素
  • 優異的影像以及全彩顏色
  • 12 bit 動態範圍
  • 不需要額外的黑色基準校正
  • 9, 18, 36 GB內建記憶體
  • 曝光時間1.5 µs - 40 ms
  • 多元曝光觸發模式
  • 多台相機聯動模式 (最高可達5台)
  • IRIG B 時間代碼控制
  • 智慧電池控制
  • 介面: USB 3.0, GigE/USB 2.0, HD-SDI, CameraLink


pco.dimax HS2

  • 5469fps @1400 x 1050 畫素
  • 7039fps @1000 x 1000 畫素
  • 優異的影像以及全彩顏色
  • 12 bit 動態範圍
  • 不需要額外的黑色基準校正
  • 9, 18, 36 GB內建記憶體
  • 曝光時間1.5 µs - 40 ms
  • 多元曝光觸發模式
  • 多台相機聯動模式 (最高可達5台)
  • IRIG B 時間代碼控制
  • 智慧電池控制
  • 介面: USB 3.0, GigE/USB 2.0, HD-SDI, CameraLink


pco.dimax HS4

  • 2277fps @2000 x 2000 畫素
  • 7039fps @1000 x 1000 畫素
  • 優異的影像以及全彩顏色
  • 12 bit 動態範圍
  • 不需要額外的黑色基準校正
  • 9, 18, 36 GB內建記憶體
  • 曝光時間1.5 µs - 40 ms
  • 多元曝光觸發模式
  • 多台相機聯動模式 (最高可達5台)
  • IRIG B 時間代碼控制
  • 智慧電池控制
  • 介面: USB 3.0, GigE/USB 2.0, HD-SDI, CameraLink




參數 單位 設定數值 pco.dimax HS1 / HS2 / HS4
解析度 (水平 x 垂直) pixel   1000 x 1000 / 1400 x 1050 / 2000 x 2000
畫素尺寸 (水平 x 垂直) µm   11.0 x 11.0
最高量子轉換效率 % @ 600 nm typ. 50
動態範圍灰階值 bit   12
輸出噪音 e- rms   < 20
拍照速度 fps @1000 x 1000
@HS2 全畫素
@HS4 全畫素
> 7000
5469
2277

曝光時間 s   1.5 µs - 40 ms
拍照範圍(ROI)   可調整步數 2 x 2
鏡頭接環     Nikon F-mount
資料輸出介面     GigE, USB 2.0,
Camera Link,
USB 3.0
